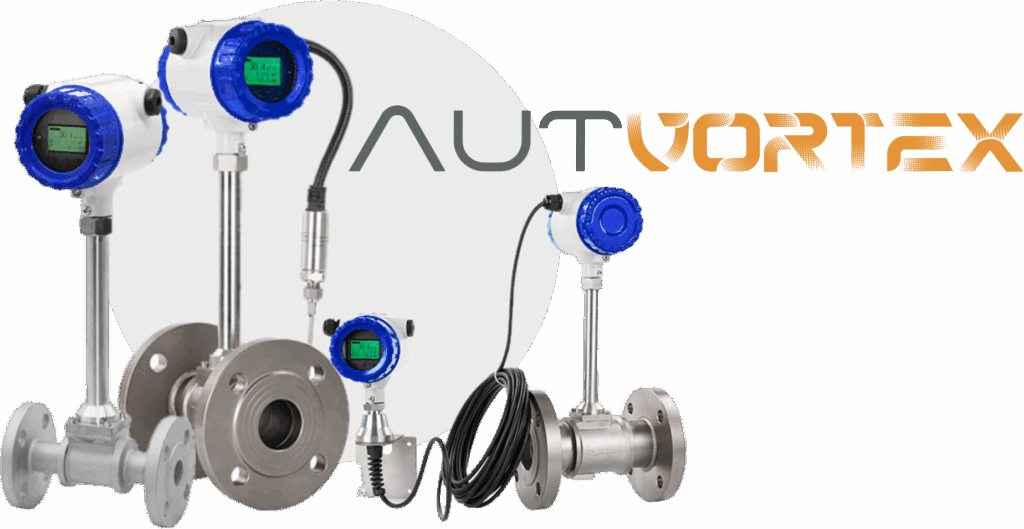

O medidor de vazão vortex AUTVORTEX com compensação de pressão e temperatura é utilizado em diversos setores da indústria para medir a vazão volumétrica de líquidos, gases e vapor.
Para medição de gases, se a temperatura e a pressão do gás variarem muito, a compensação de pressão e temperatura será essencial; na medição de gases, o medidor de vazão Vortex pode atingir alta precisão de ±0,75% a ±1,0% da leitura (gás ±1,0%, líquido ±0,75%).
Aplicações nas indústrias química e petroquímica com linhas de processo de líquidos e fluidos sem partículas suspensas, por exemplo, em sistemas de geração de energia e fornecimento de calor, envolvem fluidos amplamente diferentes: vapor saturado, vapor superaquecido, ar comprimido, nitrogênio, gases liquefeitos, gases de combustão, dióxido de carbono, água totalmente desmineralizada, solventes, óleos de transferência de calor, água de alimentação de caldeiras, condensado, etc.
| Especificações | Descrição |
|---|---|
|
Aferição em conduto fechado: |
15mm a 800mm |
|
Pressão: |
4 Mpa |
|
Precisão: |
0,5 a 1,5% |
|
Construção: |
Material interno em Aço INOX 304/316L. |
|
Comunicação: |
4-20 mA, pulso, RS485, GPRS e Profibus. |
|
Temperatura de trabalho: |
Líquido: -40℃ a 200℃; Gás: -40℃ a 280℃; Vapor: 40℃ a 350℃. |
|
Conexão de processo: |
Flangeado, Sanitário entre outros. |
|
Alimentação Elétrica: |
Bivolt 90 ~ 265VAC ou 12 a 36VDC |
|
Tipo de Estrutura: |
Compacto ou Remoto. |
|
Grau de Proteção |
IP65 (padrão); IP67 (opcional). |
|
Compensação Temp.: |
Temperatura (PT100/PT1000) e Pressão (Transdutor de pressão). |
| Especificações | Descrição |
|---|---|
|
Aferição em conduto fechado: |
DN10 a DN4000 |
|
Pressão: |
até 4Mpa |
|
Precisão: |
0,5% / ± 1,5% |
|
Construção: |
Aço carbono, Aço inox entre outros. |
|
Comunicação: |
4-20mA / Hart / Modbus RS485 entre outros por demanda. |
|
Temperatura de trabalho: |
Sensor com -40 a 220°C e Eletrônica -20 a 80°C. |
|
Conexão de processo: |
Flangeado, Inserção, Rosqueado e Clamp-on. |
|
Alimentação Elétrica: |
Bivolt 90-265VAC ou 12-36VDC |
